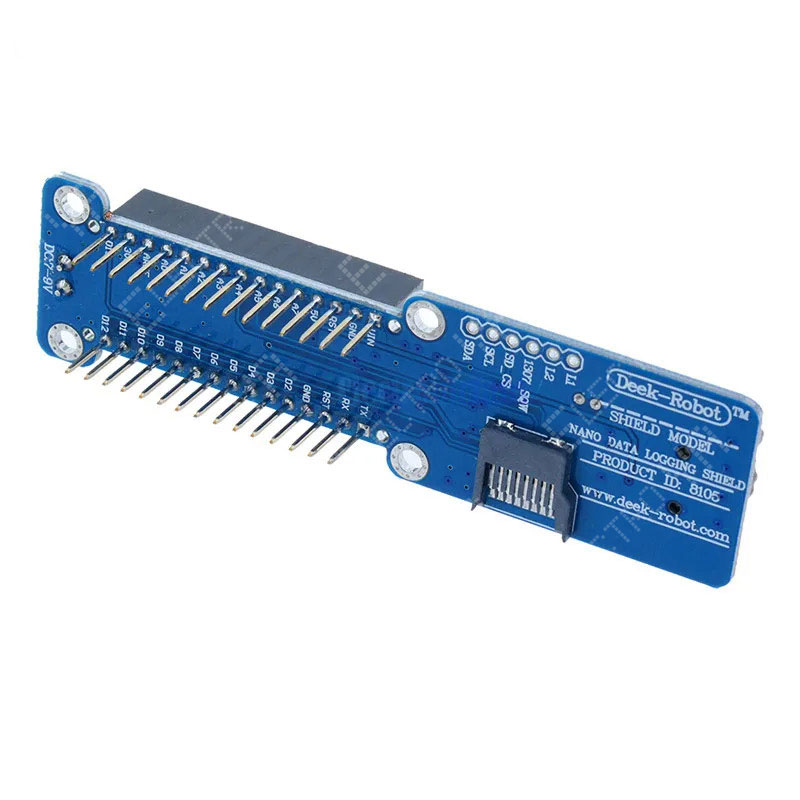

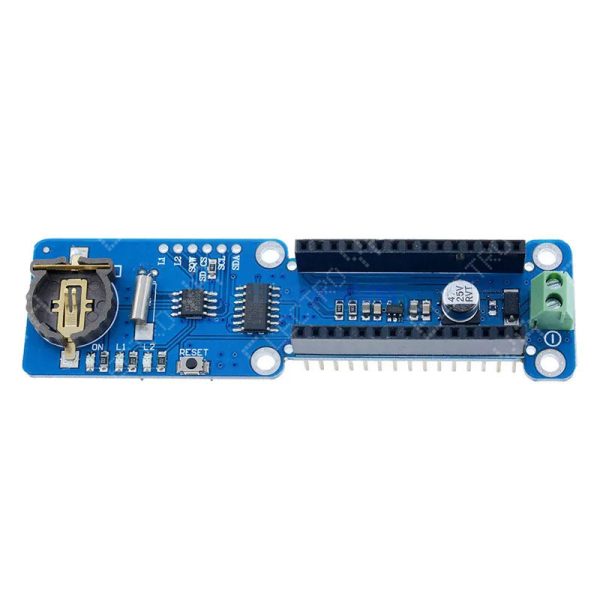

Módulo de Registro de Datos DS1307 para Arduino Nano 3.0 placa de expansión

Descripción

El Módulo de Registro de Datos DS1307 para Arduino Nano 3.0 es una placa de expansión para Arduino Nano 3.0 y compatibles, una solución compacta y eficiente para proyectos que requieren registro de datos con sello de tiempo. Este módulo combina un reloj de tiempo real (RTC) DS1307 y una ranura para tarjeta SD, permitiendo a tu Arduino Nano registrar datos con precisión temporal. Es ideal para aplicaciones como sistemas de monitoreo ambiental, registro de sensores, seguimiento de eventos y más.

Principales características

• Compatibilidad total con Arduino Nano 3.0 y compatibles, facilitando la integración en tus proyectos.
• Reloj de Tiempo Real DS1307: Mantiene la hora y fecha incluso si el Arduino está apagado.
• Ranura para Tarjeta SD: Permite el almacenamiento masivo de datos registrados.
• Batería de respaldo: Garantiza el funcionamiento continuo del RTC en caso de interrupción de energía.
• Interfaz I2C: Comunicación sencilla y eficiente con el Arduino Nano.
• Diseño compacto y modular: Ahorra espacio en tu proyecto y simplifica el montaje.

Características técnicas

• Chip RTC: DS1307
• Almacenamiento: Ranura para tarjeta SD estándar (no incluida)
• Compatibilidad: Arduino Nano 3.0 y compatibles
• Interfaz de comunicación:
  • RTC: I2C (SDA, SCL)
  • Tarjeta SD: SPI
• Voltaje de operación: 5V DC
• Batería de respaldo: CR1220 o equivalente (no incluida)
• Dimensiones: 94mm x 25.5mm x 15mm (aproximadamente)
• Temperatura de operación: -40°C a +85°C

FAQs

• ¿Este módulo es compatible con otras placas Arduino aparte del Nano 3.0?

Está diseñado específicamente para el Arduino Nano 3.0 y compatibles, pero puede adaptarse a otras placas con las conexiones adecuadas, aunque el ajuste físico no será tan preciso.

• ¿Necesito una batería para el reloj de tiempo real?

Sí, se recomienda instalar una batería tipo CR1220 para que el RTC DS1307 pueda mantener la hora y fecha incluso cuando el Arduino está apagado.

• ¿Qué capacidad de tarjeta SD puedo utilizar con este módulo?

El módulo admite tarjetas SD estándar de hasta 2GB. Para tarjetas de mayor capacidad (SDHC), se recomienda verificar la compatibilidad y puede requerir librerías adicionales.

• ¿Cómo puedo programar el Arduino Nano para usar este módulo?

Puedes utilizar las librerías estándar de Arduino para el DS1307 y la tarjeta SD. Hay numerosos ejemplos y tutoriales disponibles que facilitan la programación.
